Modèle conceptuel de données

Gestion de chantier
Savoirs-faire Concevoir un modèle conceptuel de données | Corrigé |
Prérequis Avoir fait les exercices assistés
Supports Papier
Durée 45 minutes
Source  | Fichier source |


M. Charvin  utilise des fiches et des chemises pour le suivi des clients, des contrats et des chantiers. Il trouve cette organisation trop laborieuse et vous demande d’informatiser cette gestion.

Après avoir passé quelques jours dans les services administratifs et après vous être fait expliquer son fonctionnement, l’organisation des tâches se présente ainsi :

 1. A la signature d’un contrat

Lorsqu’un contrat est signé M. Strap réalise les tâches suivantes :

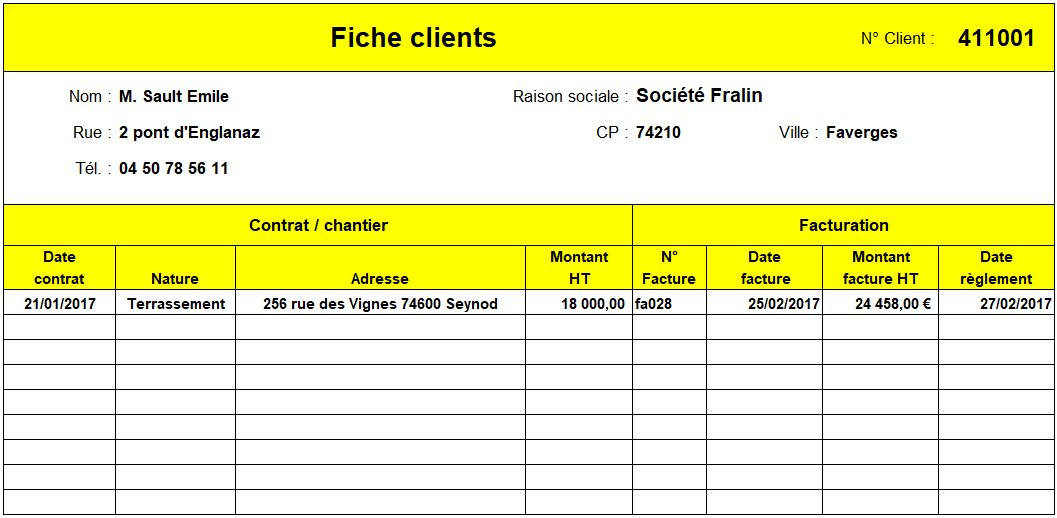

Il crée un dossier par client sur lequel il appose une fiche de renseignement qui récapitule l’adresse et les coordonnées du client ainsi que les caractéristiques du chantier.

La fiche se présente de la façon suivante :




2. Suivi de chantier

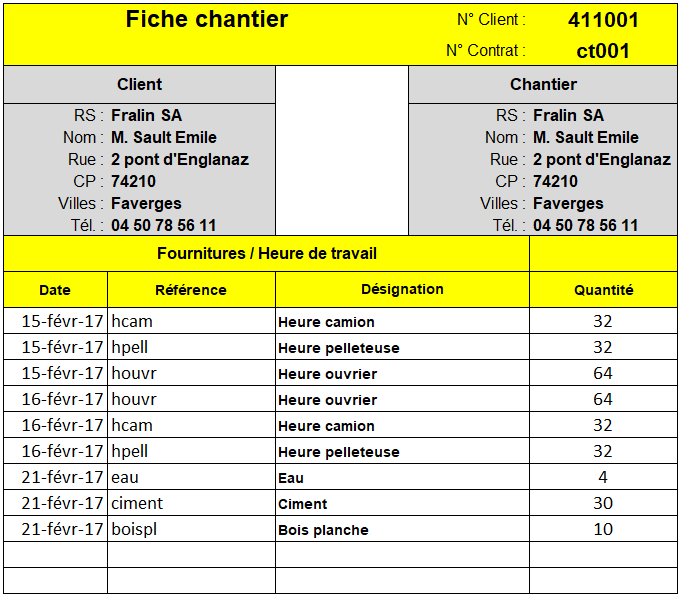

Chaque fin de journée les responsables de chantier complètent une feuille de taches journalières par chantier. Cette feuille récapitule les informations suivantes :

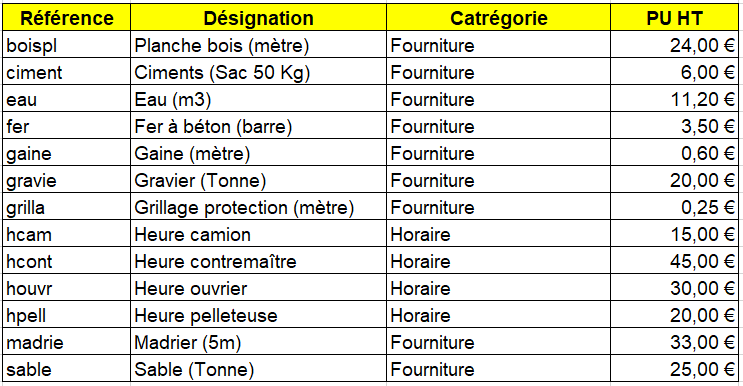

  Pour compléter la feuille de suivi de chantier il utilise une table de référence qui indique les références et désignations  qui sont utilisées par la société.
Cette feuille se présente ainsi :

Travail à faire :

1. Concevoir le dictionnaire des données et le MCD (télécharger le dictionnaire et le MCD à compléter)
